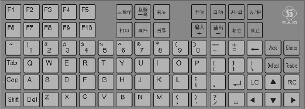

SUPMAX2000專用操作員鍵盤介紹

，左移，右移，鼠標左鍵，鼠標右鍵）來實現這個功能，通過和上位機軟件相結合，約定特殊鍵值實現鼠標的移動和點擊功能，這個方法經濟有效，在原有的框架下通過簡單的修改軟件就完成了這個功能。

程序編寫中

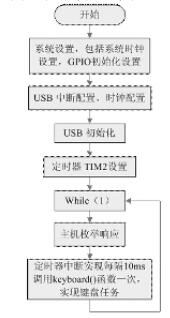

，我們遇到了Shift鍵作為單鍵實現長按連發功能和作為組合鍵（上檔鍵）實現中的特殊問題。Shift鍵單按時有兩種含義，或是單鍵形式，或是處于實現組合鍵時的等待階段．由于實現機理不同，有別于一般單鍵形式以及兩個普通單鍵(非Shift)同時按下或先后按下的情況．基于我們整體設計方案中狀態轉移分析法和定時器每10ms中斷的設計，針對以上難點，我們設計了區別于其他單鍵、多鍵和組合鍵及特殊功能鍵經過按鍵掃描、消抖處理、按鍵確認、釋放處理4個狀態轉移處理的實現原理。而將Shift單鍵形式在經過第一次掃描并消抖確認后，返回全按鍵掃描階段，單獨處理發送且狀態不轉移。由于主程序每l0ms的中斷調用，則實現長按連發功能。又由于處在掃描狀態中，兼順實現了處于實現組合鍵時的等待階段．該思路很好的解決了難題。最后程序完好實現需要的功能。

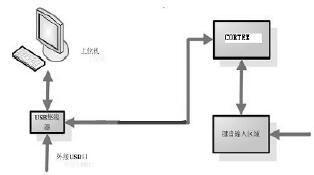

在現場DCS的調試過程中，需要多臺工程師站同時調試

，而實際項目一般只有1-2臺工程師站，其他的操作員使用操作員鍵盤不能完成上程師站的所有功能，因此我們在設計中增加了USB、HUB轉接口，可以外接標準104鍵盤，鍵盤利用USB HUB芯片轉接一路標準USB1.1接口的數據差分線出來，作為外接鍵盤的接口
