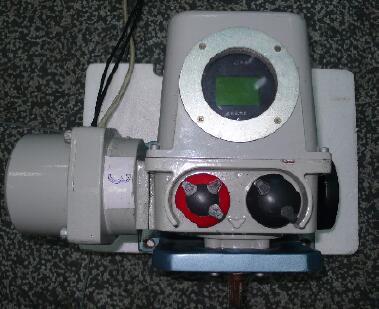

SIQ/SIQM系列智能電動執行機構產品概述

*采用全密封結構設計

*執行機構的功能

*全中文及字符顯示

2、智能型電動執行機構的功能:

*遙控器設定功能

*執行機構閥位顯示功能

*執行機構運行狀態顯示功能

*行程限位保護功能

*力矢巨限位保護功能

*行程時間設置功能

*柔性開關時間設置功能

*信號死區設置功能

*信號標定功能

二

執行機構輸出軸位移的形式為:角行程電動執行機構按執行機構的工作制

a)閥門電動裝置執行機構(可逆

b)調節型電動執行機構(可逆、斷續運行

因此智能型執行機構的型號分為:

1) SIQ角行程智能型閥門電動裝置執行機構

2) SIQM角行程智能調節型電動執行機構

表1型號規格表

三

*輸入信號: (一)模擬信號:4 -20n1A.DC輸人阻抗250Ω,

       (二)脈沖開關量信號:脈沖寬度>5 00mS

       (三)數字通信:Hart

*輸出信號 (一)閥位反饋信號:4-20nA.DC負載阻抗:≤750Ω

       (二)數字通信

*輸出軸力矩

*執行機構消耗功率見表1

*基本誤差:≤±1.5 %。

*死區：0.2~3.0%可調   默認設置為蒸≤0.5%

*間隙:≤1.5

*禁止運行時間15~50秒可調

*供電電源:單相220V  頻率: ±1%

*外殼防護等級:IP67

*防爆等級:(一)遙控器本安型ib且BT4

(二)執行機構為隔爆型d II BT4

*輸出觸點容量: 220V.AC

*使用環境條件(一)環境溫度-25~+70℃(隔爆型:一20一+600C)

(二)相對濕度:5%一98%

(三)大氣壓力:86 -106kPa ;

(四)空氣介質:周圍空氣中無腐蝕性氣體。

*抗干擾指標:a
