聊聊物聯網技術：Wi-SUN

電水氣熱表計行業關注物聯網技術應用的想必對NB-IoT和LoRa并不陌生，兩種物聯網技術優缺點?！?span style="box-sizing: border-box; font-weight: 700;">沒有zui好的技術，只有zui合適的技術！”。這里介紹的是廣域模物聯網成員之Wi-SUN，探索一下Wi-SUN無線傳輸技術及應用場景。

“新基建”下的Wi-SUN應用

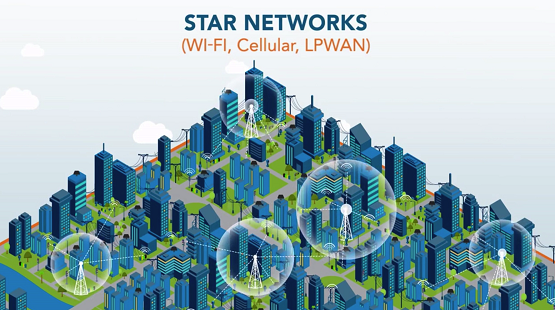

我們生活中接觸到的大部分網絡是星型網絡結構，典型的如Wi-Fi，LoRaWAN，包括大家熟知的5G。當然，每種網絡都有它獨到的優勢，比如Wi-Fi的大數據吞吐、LoRa的遠距離、5G系列規范下的NA，SNA帶來的無論是數據吞吐量還是海量連接量都上了一個新臺階。星型網絡都會遇到一個問題就是每個節點都依賴附近的基站。一旦這個基站出現了問題，那么它下屬的所有節點都不能正常工作。顯然，星型網絡缺乏靈活性。

Wi-SUN助力“新基建”

Wi-SUN（Wireless Smart Ubiquitous Network）技術基于IEEE 802.15.4g、IEEE 802和IETF IPv6標準的開放規范。Wi-SUN FAN是一種網狀網絡協議，定義了從物理層到傳輸層的一種組網技術。具有自組網功能和自我修復(self-healing)功能，網絡中的每個設備都可以與相鄰設備通信，訊息可以在網絡中的每個節點之間進行非常長距離的跳轉。

包括Wi-SUN FAN（Wireless Utility Field Area Network）和Wi-SUN HAN（Wireless Home Area Network）。

Wi-SUN傳輸技術的特性在于具備遠程傳輸、安全性、可擴展性高、可互通、容易布建、Mesh網狀網絡，加上耗電量低的特性（Wi-SUN模塊的電池壽命有機會可以使用十年之久）有利于打造廣域大規模物聯網。

Wi-SUN聯盟成立于2012年，目前已有包括Cisco思科、ARM、TI德州儀器 、Itron（全球zui大自動讀表廠商）等全球250多家會員，共同推出了150多種Wi-SUN認證產品。目前Wi-SUN聯盟會員們?cè)谌蛞巡渴鸪^(guò)9500萬個支持Wi-SUN的設備。

因?yàn)槟苁怪腔垭姳?、智慧路燈等設備連接到一個公共網絡上的特點，在公用事業和智能城市建設中被廣泛應用。Wi-SUN聯盟的使命是利用開放式全球標準IEEE 802.15.4g，通過測試和認證計劃提供強大的產品連接性，發展Wi-SUN生態系統，實現智能城市和智慧公用通信網路的互操作性。

● Wi-SUN的Mesh網絡的優勢

Wi-SUN規范的網絡層是基于6LowPAN，Wi-SUN獨有的Mesh網絡路徑自修復功能，可根據建筑物的遮擋程度計算路徑損耗，自動優化網絡路徑，所以它的“相鄰”節點間看似不相關，實際是會在“必要”時發生通信。

所以，它可以在一座城市形成一張網狀網絡。比如當你家單元門前放了一個垃圾桶，它可能會和旁邊的路燈請求加入這張Mesh網絡從而變得“智能”，而不會因?yàn)榛鹃g某棟樓宇，甚至某顆大樹的遮擋變得“弱智”。

Wi-SUN的網狀網絡協議，可以使每個設備都可以與相鄰設備通信，這使網絡中的每個節點都可以進行非常遠距離的跳轉。

同時，這個智能設備也不應該因?yàn)榕赃吷w了棟寫字樓，而需要工程人員重新布基站，或調整基礎位置。

● 通訊距離和速度可以兼得

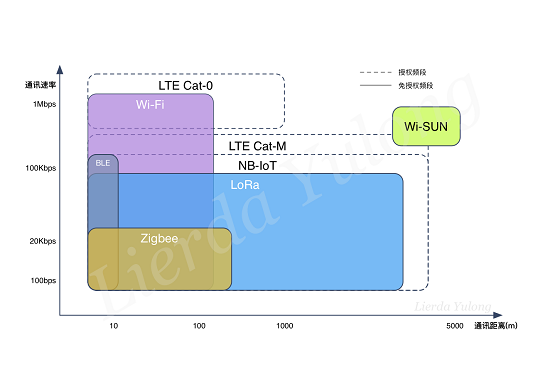

通常情況下，距離和速率不可兼得，但Wi-SUN通過Mesh組網與主動跳頻技術的融合，可單獨區域布置或與其它物聯網技術互補，降低總體布建與運營成本。目前Wi-SUN 1.0在FSK模式下極大通訊速率可達300 Kbps，未來Wi-SUN 1.1的OFDM模式可達2.4Mbps，在眾無線免費頻段中獨占鰲頭。

● Wi-SUN技術三大特性

Wi-SUN技術具備以下三大特性：互操作性（Interoperability）、廣泛性與可擴展性（Ubiquitous & Scalable）、安全性。

從聯盟成立之初，就一直致力于廣域大規模物聯網的自組網、自修復與互聯互通，推動「智能公用事業網絡（Smart Utility Network）」逐漸走向「智能泛在網絡（Smart Ubiquitous Network）」。

在2018年10月，Wi-SUN聯盟更是推出戶外局域網絡（FAN）互操作性認證計劃，由獨立第三方測試實驗室的嚴格測試，驗證企業產品設備是否符合IEEE 802.15.4g并可以與其他供貨商的設備進行交互操作。而通過認證的設備可用于國內外所有部署了Wi-SUN網絡的智能城市、智能（智慧）公用事業和其他物聯網項目。

另外基于IP的設備身份驗證與加密通信技術保證網絡的安全性。而數以千萬計可靠連接的端點證明基于Wi-SUN的物聯網Mesh網。

● 家庭、戶外--兩大應用領域

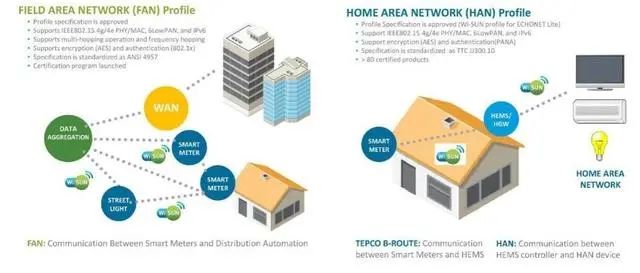

Wi-SUN技術分別應用在兩個領域：家庭局域網絡（Home Area Network, HAN）和戶外局域網絡（Field Area Network, FAN）：

1.支持IEEE 802.15.4g的PHY層，IEEE 802.15.4e的MAC層，6LoWPAN，RPL，IPv6等標準協議；

2.支持?jǐn)?shù)據在節點之間多跳傳輸；

3.支持多信道的跳頻傳輸；

4.支持AES加密和基于802.1x的身份驗證；

5.主要應用在需要多跳傳輸?shù)闹悄鼙碛?jì)，智慧路燈等密集的城市網絡

1.支持IEEE 802.15.4g的PHY層，IEEEE 802.15.4e的MAC層，6LoWPAN和IPv6等標準協議；

2.節點之間進行一對一或一對多的數據傳輸；

3.支持AES加密和基于802.1x的身份驗證；

4.主要應用在家庭應用場景，利用中心節點和家庭中各種設備進行一對一或一對多通信；

家庭局域網絡

當智能電表應用Wi-SUN通訊技術，消費者可透過家庭智能能源管理（Home Energy Management System, HEMS）控制器搭配專屬APP查看家中產品用電信息及電費預算設定；另一方面，對于電力公司則可以精準分析用電量并主動優化能源管控，二者皆達到節能效果。智慧城市可以利用先進的計量基礎設施（AMI）或街道照明網絡提供的現有無線通信基礎設施，以實現其他應用，如智能交通信號、公共交通標志、智能停車場、電動汽車充電站等。

戶外局域網絡

FAN的應用主要面向于大型場域中的設施，如智慧電網、智慧路燈等，讓公共設施聯機到相同場域網絡并實現互操作性。

● Wi-SUN FAN介紹：

Wi-SUN FAN的典型應用架構：其中FAN層為嵌入Wi-SUN FAN Stack的智能設備以及各PAN網絡的路由示意圖。WAN層不同PAN網絡的邊緣路由節點通過不同通信方式接入到公共網絡。

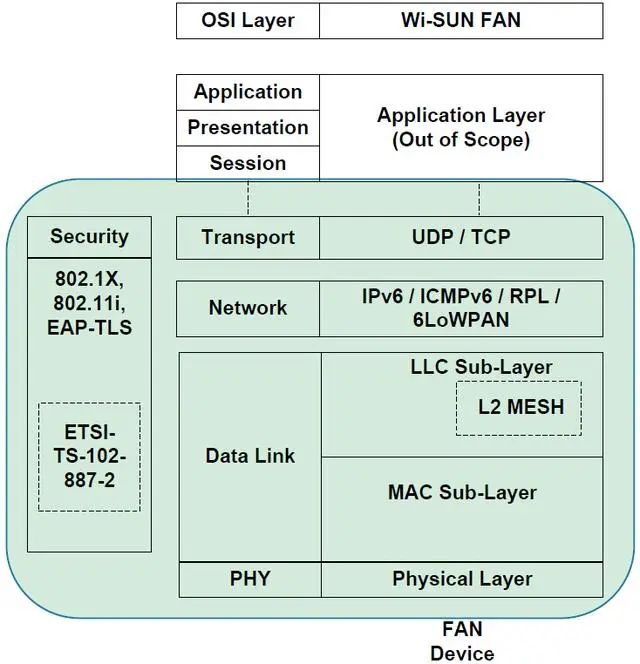

Wi-SUN FAN的協議層對比OSI模型：

Wi-SUN FAN的協議層級

PHY：采用IEEE 802.15.4g規范作為物理層標準，該規范是為低功耗、低速率的應用而設計的標準無線通信技術，規定了數據通過無線介質傳輸?shù)姆绞剑x了無線電的調制方式，工作頻段，通信速率，協議數據單元等參數。

Data Link：由MAC Sub-Layer和LLC Sub-Layer兩個子層組成，其中MAC層采用IEEE 802.15.4e規范作為介質訪問標準，由于無線信號被Transmitter和Receiver共用，該標準提供了一種機制，來完成時分多址的數據傳輸功能以及信道訪問管理功能。LLC層作為邏輯鏈路控制層在IEEE 802.2規范中定義，主要完成數據的可靠性傳輸及控制，數據包的分段及重組以及數據包的順序傳輸。

Network：由IPv6, ICMPv6, RPL, 6LoWPAN各子協議組成。6LoWPAN的全稱是IPv6 over Low Power Wireless Personal Area Network，主要作用是作為IPv6和IEEE 802.15.4的適配層，將IPv6的數據首部通過協議壓縮分組后添加到IEEE 802.15.4的載荷中，實現在低功耗無線廣域網中使用IPv6技術完成萬物互聯。RPL的全稱是IPv6 Routing Protocol for Low-Power and Lossy Networks，主要完成有損鏈路互聯設備的數據傳輸路由機制。

Transport：在IP協議中，傳輸協議位于IP協議之上。應用協議不直接使用IP，而是通過傳輸協議進行相互通信。截止目前為止，UDP和TCP為兩種是廣泛應用的傳輸協議。
